Weiße Wanne oder schwarze Wanne: Unterschiede bei der Kellerabdichtung
Kellerabdichtung nach DIN 18533
Wasser aus dem umgebenden Erdreich kann über den Keller in die Bausubstanz eindringen und zu feuchten Wänden und Schimmel führen. Ist das einmal passiert, ist es zu spät: Die Sanierung von feuchten Kellern ist nachträglich mit hohen Kosten verbunden.
Schon beim Bau eines Hauses müssen also wichtige Entscheidungen über den Schutz des Kellers gegen Feuchtigkeit getroffen werden. In Deutschland regelt die Norm DIN 18533 zur “richtigen Abdichtung erdberührter Bauteile” die Abdichtung. Diese Norm teilt die Belastungen durch Wasser in verschiedene Klassen ein.
Es gibt die Wassereinwirkungsklasse W1-E für Bodenfeuchte und nichtstauendes Sickerwasser. Die Klasse W2-E beschreibt drückendes Wasser von außen, das bei einem hohen Grundwasserspiegel auftritt. Für die Umsetzung dieser Vorgaben stehen in der Praxis zwei unterschiedliche Systeme zur Auswahl: Die weiße Wanne und die schwarze Wanne.
Das Ziel beider Bauweisen ist ein trockener Keller, aber die technischen Ansätze unterscheiden sich.
Die Begriffe weiße Wanne / schwarze Wanne beziehen sich auf die Materialien und die Struktur der Abdichtungsschicht. Bei der Auswahl müssen Faktoren wie die Bodenbeschaffenheit und der Wasserstand berücksichtigt werden.
Im Folgenden beschreiben wir die Eigenschaften der beiden Methoden in mehr Details.
Zu unseren Leistungen in der Bauwerksabdichtung →
Konstruktion und Funktionsweise der schwarzen Wanne
Das System der schwarzen Wanne ist eine traditionelle Bauweise im Hochbau. Bei dieser Methode wird das Tragwerk des Kellers von der eigentlichen Abdichtungsschicht getrennt. Das Gebäude erhält eine äußere Schutzhaut, die das Wasser vom Mauerwerk fernhält. Ein Keller mit schwarzer Wanne benötigt daher immer einen mehrschichtigen Wandaufbau.
Die Materialien für die Außenabdichtung
Für den Bau der Kellerwände werden bei diesem System Kalksandsteine oder Beton verwendet. Diese Materialien sind kapillaroffen. Sie besitzen kleine Poren, durch die Wasser in das Innere des Kellers wandern kann. Um das zu verhindern, tragen Handwerker nach dem Errichten der Wände eine äußere Dichtungsschicht auf. Diese Schicht besteht aus bitumenhaltigen Stoffen oder aus Kunststoffbahnen.

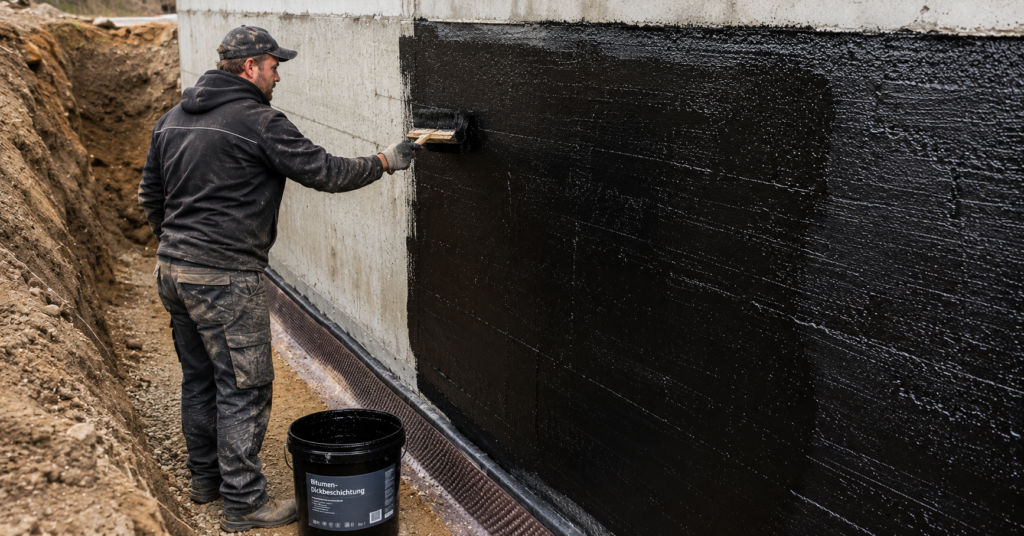

Häufig wird eine kunststoffmodifizierte Bitumendickbeschichtung genutzt. Diese Masse wird in mehreren Schichten auf die Außenseite der Kellerwand gespachtelt oder gespritzt.

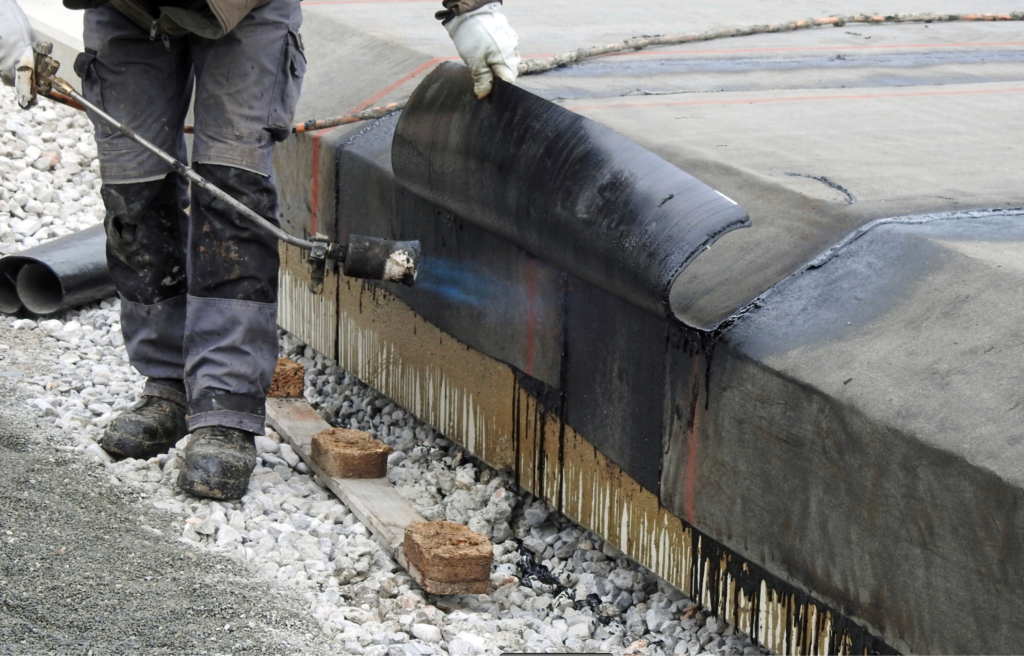

Nach den Fachregeln muss die Trockenschichtdicke je nach Wasserbelastung zwischen 3 und 4 Millimetern liegen. Alternativ werden Bitumenschweißbahnen verwendet. Diese Bahnen werden mit Gasbrennern erhitzt und überlappend auf das Mauerwerk geklebt. Die schwarze Farbe dieser Bitumenprodukte hat dem System seinen Namen gegeben. Über dieser Abdichtung wird eine Schutzschicht angebracht aus Dämmplatten (Polystyrol). Diese Platten schützen die Bitumenhaut vor Beschädigungen durch Steine, wenn die Baugrube mit Erde verfüllt wird.
Die Risiken bei der Ausführung und Schadenssuche
Die Qualität einer schwarzen Wanne hängt von der Ausführung der Handwerker ab. Jede Nahtstelle und jeder Übergang an den Ecken muss dicht sein. Wenn beim Verschweißen der Bahnen Fehler entstehen oder wenn die Haut beim Verfüllen der Baugrube beschädigt wird, kann Wasser eindringen.
Das Hauptproblem bei einer beschädigten Außenhaut ist das unkontrollierte Hinterlaufen der Dichtung. Das Wasser dringt durch das Loch in der Bitumenschicht ein und verteilt sich im porösen Mauerwerk. Der Austrittsort der Feuchtigkeit im Kellerinnenraum liegt oft nicht an der Stelle des eigentlichen Lochs in der Außenhaut. Die Suche nach dem Leck ist deshalb aufwendig. Eine Reparatur erfordert in den meisten Fällen das erneute Aufgraben des Erdreichs um das Haus herum, um die schadhafte Stelle von außen neu zu versiegeln.
Die weiße Wanne als wasserundurchlässiges Gesamtsystem
Eine weiße Wanne in der Abdichtung nutzt einen anderen technischen Ansatz. Bei diesem System gibt es keine separate Schutzhaut auf der Außenseite der Wände. Das Bauteil selbst übernimmt sowohl die tragende Funktion als auch die Abdichtung gegen Wasser. Der Keller besteht vollständig aus wasserundurchlässigem Beton.
Die Eigenschaften von WU-Beton
Der verwendete Baustoff wird als WU-Beton bezeichnet Die Zusammensetzung, mit der dieser Beton gemischt wird, besteht aus einem genau festgelegten Verhältnis von Wasser zu Zement. Dadurch entsteht beim Aushärten ein dichtes Gefüge. Die verbleibenden Poren im Beton sind so klein, dass flüssiges Wasser nicht durch das Material transportiert werden kann – er ist also wasserundurchlässig.
Wasser dringt unter Druck nur einige Zentimeter in die äußere Schicht des Betons ein. Diese Zone wird als maximale Wassereindringtiefe bezeichnet. Für Kellerwände wird deshalb eine Mindestbauteildicke eingeplant. In der Regel beträgt diese Dicke bei Wohngebäuden mindestens 25 oder 30 Zentimeter. Der innere Teil der Wand bleibt trocken.
Der Name “weiße Wanne” kommt hier wieder nicht von ungefähr: Der ausgehärtete Beton hat eine hellgraue Farbe.
Fugenabdichtung und Rissbreitenbeschränkung
Beton verändert beim Trocknen sein Volumen und zieht sich zusammen. Dabei entstehen Spannungen im Bauteil, die Risse verursachen. Um diese Risse zu kontrollieren, planen Statiker eine genaue Verteilung von Bewehrungsstahl im Beton. Diese Bewehrung sorgt dafür, dass entstehende Risse schmal bleiben. Die Rissbreite wird so begrenzt, dass Wasser den Spalt nicht durchqueren kann.
Ein Keller wird fast immer in mehreren Abschnitten gebaut:
- Zuerst wird die Bodenplatte erstellt.
- Nach dem Aushärten werden die Schalungen für die Wände aufgebaut und der Beton für die Wände gegossen.
An der Verbindung zwischen Bodenplatte und Wand befindet sich eine Arbeitsfuge. Diese Fuge ist eine Schwachstelle für das Eindringen von Wasser. Zur Sicherung werden vor dem Betonieren spezielle Dichtungselemente in die Fuge eingelegt. Dazu gehören Fugenbleche mit Beschichtungen oder Quellbänder, die bei Kontakt mit Wasser ihr Volumen vergrößern und den Spalt verschließen. Sollte trotz dieser Maßnahmen Wasser durch einen Riss dringen, ist die Schadstelle im Keller sofort lokalisierbar. Es gibt keine Außenhaut, die hinterlaufen werden kann. Deshalb kann man Lecks gut von innen reparieren. Wir injizieren in diesen Fällen ein elastisches Harz unter hohem Druck direkt in den Riss, wodurch die Stelle dauerhaft abgedichtet wird. Das Aufgraben der Außenwand ist nicht notwendig.
Direkter Vergleich: Unterschied zwischen weißer Wanne und schwarzer Wanne
Bei der Planung eines Kellers müssen die technischen und praktischen Unterschiede abgewogen werden. Der grundlegende Unterschied zwischen weißer und schwarzer Wanne liegt in der Anzahl der Funktionsebenen. Die weiße Wanne kombiniert Statik und Dichtigkeit in einem Bauteil. Die schwarze Wanne trennt diese Funktionen auf zwei Ebenen.
Wirtschaftlichkeit und Bauzeit auf der Baustelle
Die Kostenstruktur der Systeme unterscheidet sich. Für eine weiße Wanne wird teurerer WU-Beton benötigt. Zudem ist die Menge an Bewehrungsstahl höher als bei einem Standardkeller. Diese Faktoren erhöhen die Kosten für den reinen Rohbau. Auf der anderen Seite entfallen die Kosten für die Bitumenmaterialien und die Arbeitszeit der Abdichter.
Der Unterschied zeigt sich auch im Zeitplan auf der Baustelle. Die weiße Wanne kann ohne Unterbrechung betoniert werden. Sobald der Beton die nötige Festigkeit erreicht hat, kann die Baugrube verfüllt werden. Bei der schwarzen Wanne müssen die Wände zuerst trocken sein. Danach erfolgt das Aufbringen der Bitumenschichten, das ebenfalls Trocknungszeiten erfordert. Zudem sind Bitumenarbeiten stark witterungsabhängig. Bei Regen oder Temperaturen unter dem Gefrierpunkt können diese Arbeiten nicht durchgeführt werden. Das kann zu Verzögerungen im Bauablauf führen. Die weiße Wanne ist unempfindlicher gegen Witterungseinflüsse während der Bauphase.
| Kriterium | Weiße Wanne | Schwarze Wanne |
| Abdichtungsprinzip | Bauteil aus WU-Beton is wasserundurchlässig | Äußere Haut aus Bitumen oder Kunststoff |
| Aufbau der Wand | Einschalig (Beton übernimmt alle Funktionen) | Mehrschalig (Tragwerk plus Dichtungsschicht) |
| Witterungsabhängigkeit | Gering, Betonierung ist flexibel möglich | Hoch, Untergrund muss für Bitumen trocken sein |
| Ortung von Leckagen | Einfach, da Wasser direkt am Riss austritt | Schwierig, da Wasser die Schicht hinterläuft |
| Art der Sanierung | Rissinjektion von der Kellerinnenseite | Meistens Freilegen der Außenwand nötig |
Haltbarkeit und mechanischer Schutz
Die Lebensdauer der verwendeten Materialien ist ein Faktor für die langfristige Nutzung des Gebäudes. Bitumenschichten sind organische Materialien. Sie unterliegen einem Alterungsprozess durch die Einwirkung von Stoffen im Erdreich und durch Temperaturschwankungen. Im Laufe von Jahrzehnten kann das Bitumen spröde werden, wodurch die Flexibilität nachlässt. Wenn sich das Gebäude setzt, können Risse in der gealterten Außenhaut entstehen.
WU-Beton altert unter normalen Bedingungen im Boden nicht in einer Weise, die seine Dichtigkeit beeinträchtigt. Der Beton behält seine Eigenschaften über die gesamte Lebensdauer des Hauses. Zudem ist die weiße Wanne unempfindlicher gegen mechanische Belastungen von außen. Bei der schwarzen Wanne besteht während der Bauphase das Risiko, dass die Dichtungsschicht durch Werkzeuge oder das Verfüllmaterial beschädigt wird.
Entscheidungskriterien basierend auf dem Baugrund und der Wasserbelastung
Die Entscheidung hängt von den Ergebnissen eines Bodengutachtens ab. Dieses Gutachten muss vor Beginn der Planungsphase von einem Sachverständigen erstellt werden. Es liefert Daten über die Bodenart und den höchsten zu erwartenden Grundwasserstand.
Wenn das Grundstück in einem Bereich mit hohem Grundwasserspiegel liegt, ist eine weiße Wanne sicherer. Das System ist konstruktiv darauf ausgelegt, dauerhaft im drückenden Wasser zu stehen. Auch bei Böden wie Lehm, bei denen Regenwasser nicht schnell absickern kann und sich aufstaut, ist WU-Beton am sichersten.
Die schwarze Wanne wird eingesetzt, wenn das Grundwasser dauerhaft tief unter der Kellersohle liegt. Wenn im Boden nur mit normaler Bodenfeuchte oder frei versickerndem Sickerwasser zu rechnen ist, reicht die Bitumenabdichtung aus. Ein weiterer Einsatzbereich für die schwarze Wanne sind bestehende Gebäude. Bei einer nachträglichen Sanierung eines feuchten Kellers von außen ist das Aufbringen von Bitumenbahnen oder Dickbeschichtungen das Standardverfahren. Auch bei unregelmäßigen oder verwinkelten Grundrissen kann die schwarze Wanne genutzt werden, da das Verlegen von Dichtungsbahnen flexibel an komplexe Geometrien angepasst werden kann. Bei der weißen Wanne müssten in solchen Fällen viele Fugenbleche kompliziert geplant und eingebaut werden.
Planung und Umsetzung durch die Bau-Beso GmbH
Die Kellerabdichtung ist eine wichtige Phase bei jedem Bauprojekt. Fehler bei der Bestimmung der Wasserlastklasse oder Mängel bei der handwerklichen Ausführung führen zu langfristigen Schäden am Gebäude.
Die Bau-Beso GmbH übernimmt die Planung und Ausführung Ihres Kellerbaus. Wir prüfen die Vorgaben des Bodengutachtens für Ihr Grundstück. Auf dieser Basis wählen wir das passende Abdichtungssystem für Ihr Gebäude aus. Unsere Mitarbeiter verfügen über die Qualifikationen für die Verarbeitung von WU-Beton und für das Aufbringen von Bitumenabdichtungen nach DIN 18533.
Wir sorgen für die korrekte Platzierung der Bewehrung und die Abdichtung aller Arbeitsfugen auf der Baustelle. Nehmen Sie gerne Kontakt mit uns auf, um Ihr Bauvorhaben zu besprechen. Wir beraten Sie zu den technischen Optionen und erstellen ein Angebot für die Umsetzung Ihres Kellers.
